Учебный блок по теме «Использование масок в IP-сетях

Страница 2

Допустим, администратор получил в свое распоряжение адрес класса В: 129.44.0.0. Он может организовать сеть с большим числом узлов, номера которых он может брать из диапазона 0.0.0.1-0.0.255.254 (с учетом того, что адреса из одних нулей и одних единиц имеют специальное назначение и не годятся для адресации узлов). Однако ему не нужна одна большая неструктурированная сеть, производственная необходимость диктует администратору другое решение, в соответствии с которым сеть должна быть разделена на три отдельных подсети, при этом трафик в каждой подсети должен быть надежно локализован. Это позволит легче диагностировать сеть и проводить в каждой из подсетей особую политику безопасности.

Посмотрим, как решается эта проблема путем использования механизма масок.

Итак, номер сети, который администратор получил от поставщика услуг, - 129.44.0.0 (10000001 00101100 00000000 00000000). В качестве маски было выбрано значение 255.255.192.0 (111111111111111111000000 00000000). После наложения маски на этот адрес число разрядов, интерпретируемых как номер сети, увеличилось с 16 (стандартная длина поля номера сети для класса В) до 18 (число единиц в маске), то есть администратор получил возможность использовать для нумерации подсетей два дополнительных бита. Это позволяет ему сделать из одного, централизованно заданного ему номера сети, четыре:

129.44.0.0 (10000001 00101100 00000000 00000000)

129.44.64.0 (10000001 00101100 01000000 00000000)

129.44.128.0 (10000001 00101100 10000000 00000000)

129.44.192.0 (10000001 00101100 11000000 00000000)

Два дополнительных последних бита в номере сети часто интерпретируются как номера подсетей (subnet), и тогда четыре перечисленных выше подсети имеют номера 0 (00), 1 (01), 2 (10) и 3 (11) соответственно.

В результате использования масок была предложена следующая схема распределения адресного пространства (см. рис.).

Разделение адресного пространства сети класса В 129.44.0.0 на четыре равные части путем использования масок одинаковой длины 255.255.192.0

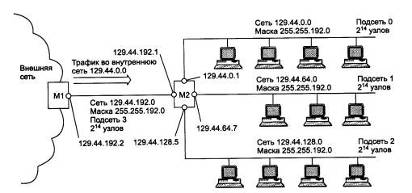

Сеть, получившаяся в результате проведенной структуризации, показана на рисунке. Весь трафик во внутреннюю сеть 129.44.0.0, направляемый из внешней сети, поступает через маршрутизатор Ml. В целях структуризации информационных потоков во внутренней сети установлен дополнительный маршрутизатор М2.

Все узлы были распределены по трем разным сетям, которым были присвоены номера 129.44.0.0, 129.44.64.0 и 129.44.128.0 и маски одинаковой длины - 255.255.192.0. Каждая из вновь образованных сетей была подключена к соответственно сконфигурированным портам внутреннего маршрутизатора М2. Кроме того, еще одна сеть (номер 129.44.192.0, маска 255.255.192.0) была выделена для создания соединения между внешним и внутренним маршрутизаторами. Особо отметим, что в этой сети для адресации узлов были заняты всего два адреса 129.44.192.1 (порт маршрутизатора М2) и 129.44.192.2 (порт маршрутизатора Ml), еще два адреса 129.44.192.0 и 129.44.192.255 являются особыми адресами. Следовательно, огромное число узлов (214 - 4) в этой подсети никак не используются.

Пример 2

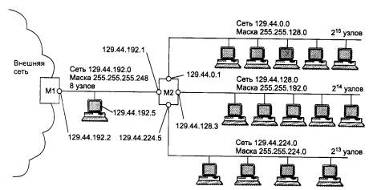

Разделение адресного пространства сети класса В 129.44.0.0 на сети разного размера путем использования масок переменной длины

Половина из имеющихся адресов (215) была отведена для создания сети с адресом 129.44.0.0 и маской 255.255.128.0. Следующая порция адресов, составляющая четверть всего адресного пространства (214), была назначена для сети 129.44.128.0 с маской 255.255.192.0. Далее в пространстве адресов был «вырезан» небольшой фрагмент для создания сети, предназначенной для связывания внутреннего маршрутизатора М2 с внешним маршрутизатором Ml.
